„MobileRobot“ – Entwicklung eines omnidirektionalen Manipulators für eine mobile Roboterschweißanlage mit Demoapplikation im automatisierten Schweißen

Projektbeschreibung

Ziel des Projektes „MobileRobot“ ist die Entwicklung eines mobilen Roboters, der aus einer omnidirektionalen mobilen Plattform und einem Roboterarm besteht und sich während der Bearbeitung eines Werkstücks kontinuierlich im Raum fortbewegt. Dadurch können auch sehr große Werkstücke fortlaufend bearbeitet werden. Anwendungsfelder des mobilen Roboters sind Bearbeitungs- und Vermessungsaufgaben, wie zum Beispiel Oberflächenschleifen, Lackieren, Prüfen oder Schweißen.

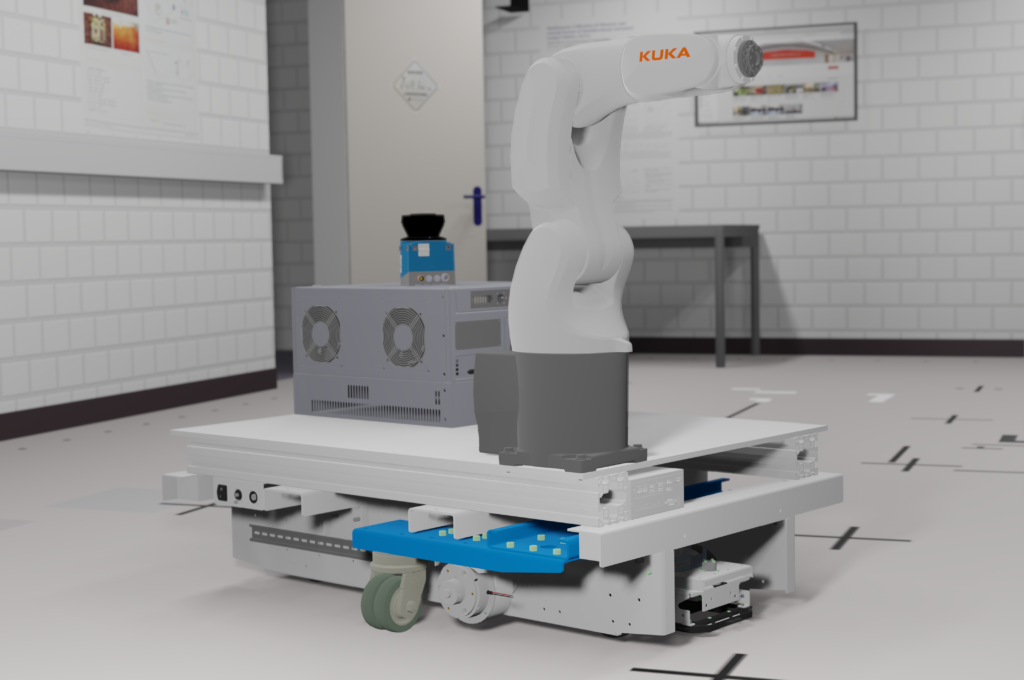

Aufbau des geplanten mobilen Roboters mit mobiler Plattform und Roboterarm

Im Gegensatz zu existierenden Lösungen wird eine Verbindung von Roboter und omnidirektionaler mobiler Plattform zu einem kinematischen Gesamtsystem umgesetzt, sodass – im Gegensatz zu bisherigen Systemen, wo mobile Plattformen lediglich verwendet werden, um Roboter oder Werkstücke zu positionieren – eine gemeinsame und synchrone Bewegungssteuerung unter Einbeziehung der drei Freiheitsgrade der mobilen Plattform in das Gesamtkonzept erfolgt. Durch die Vereinigung der beiden Systeme auf Steuerungsebene ergeben sich wesentliche Vorteile bei der Bewegung, da durch die zusätzlichen Freiheitsgrade eine Großzahl an unterschiedlichen Bewegungsabläufen für dieselbe Bahn möglich sind und der Arbeitsraum erheblich erweitert wird. Je nach Problemlage (minimale Zeit, Energieverbrauch, Stabilität mit Handhabungsgewicht, usw.) kann dann eine entsprechende Bahn gewählt werden. Zusätzlich kann während der Abarbeitung der Bahn interaktiv auf externe Einflüsse (Objekte im Weg) reagiert werden, ohne von der Bahn des Tool-Center-Points (TCP) abzuweichen.

Durch die Synchronisation von omnidirektionaler Plattform und Roboterarm in Echtzeit kann eine Bearbeitung während der Fortbewegung der Plattform längs zum Werkstück erfolgen. Die Bewegung des TCP des mobilen Roboters auf einer Bahn entlang des Werkstücks erfolgt durch Synchronisierung der Bewegung von Plattform und Arms in Echtzeit und durch sensorische Erfassung der absoluten Position der mobilen Plattform mittels Laserscanner sowie Erfassung der relativen Position des TCP des Roboterarms zum Werkstück mittels Sensorik. Um einen vibrationsarme Bearbeitung zur ermöglichen, wird die omnidirektionale Plattform mittels Dreh-/Lenkantrieben realisiert. Die Dreh-/Lenkantriebe bestehen aus jeweils zwei unabhängig voneinander angetriebenen Rädern, die sich um eine zentrale Lenkachse herum bewegen. Im Projekt wird erforscht, wie die kinematischen Einschränkungen der Dreh-/Lenkantriebe bei der Bewegungsplanung und Regelung berücksichtigt werden können.

Projektpartner

GD Engineering & Automation GmbH

Förderung

Kontakt
